Plochinger Straße 92, 73730 Esslingen am Neckar |
10.06.2024 |
100950 |
400 mm |
65 mm |
3 Stück |
14 Stück |
|
|
INDEX-Werke GmbH & Co.KG Hahn & Tessky |
|
|
|
|
|
|
8000 rpm |
10 kW |
16 Nm |
160 mm |
6910 mm |
2092 mm |
2490 mm |
3,5 t |
Wir werden Ihre Nachricht an die eingegebene E-Mail-Adresse weiterleiten.
Beim Versenden Ihrer Nachricht ist ein Problem aufgetreten. Bitte prüfen Sie Ihre Angaben oder wenden Sie sich an den Verlag.
Danke für Ihre Nachricht, diese wird an den Anbieter weitergeleitet.
Beim Versenden Ihrer Nachricht ist ein Problem aufgetreten. Bitte wenden Sie sich an den Verlag.
Danke für Ihre Nachricht, diese wird an den Anbieter weitergeleitet.
Beim Versenden Ihrer Nachricht ist ein Problem aufgetreten. Bitte wenden Sie sich an den Verlag.

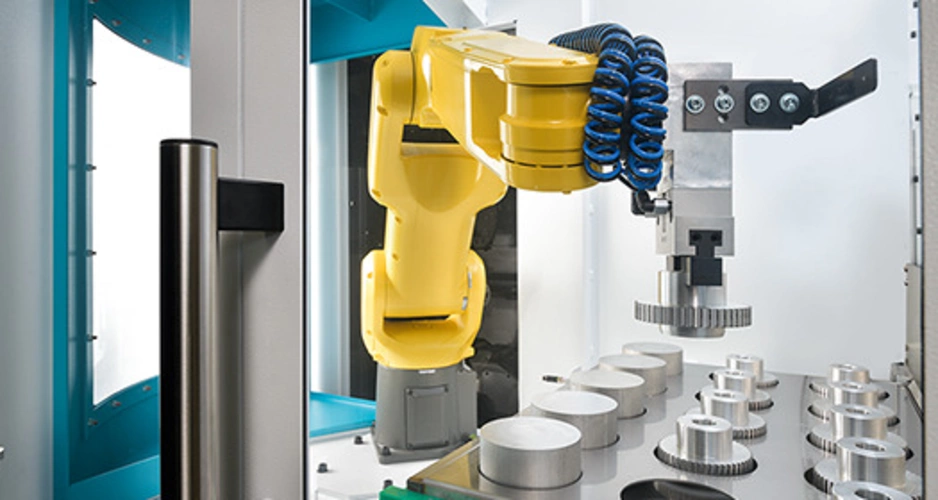

Drehlänge max. 400 mm, Stangendurchmesser max. 65 mm, optionale Roboterzelle

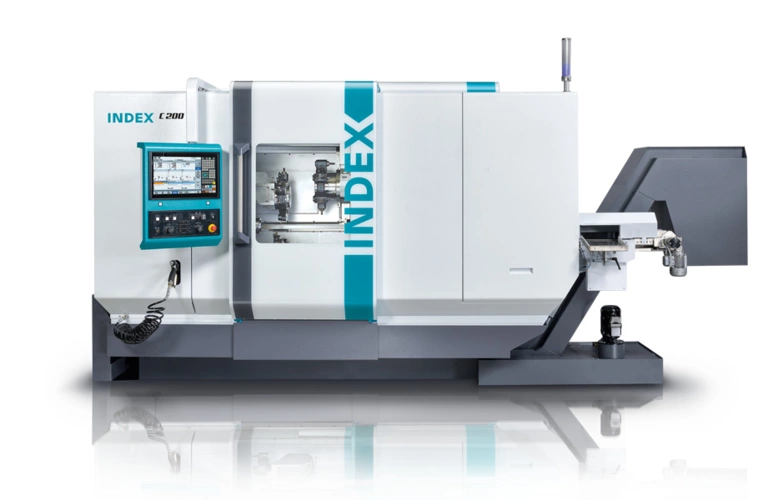

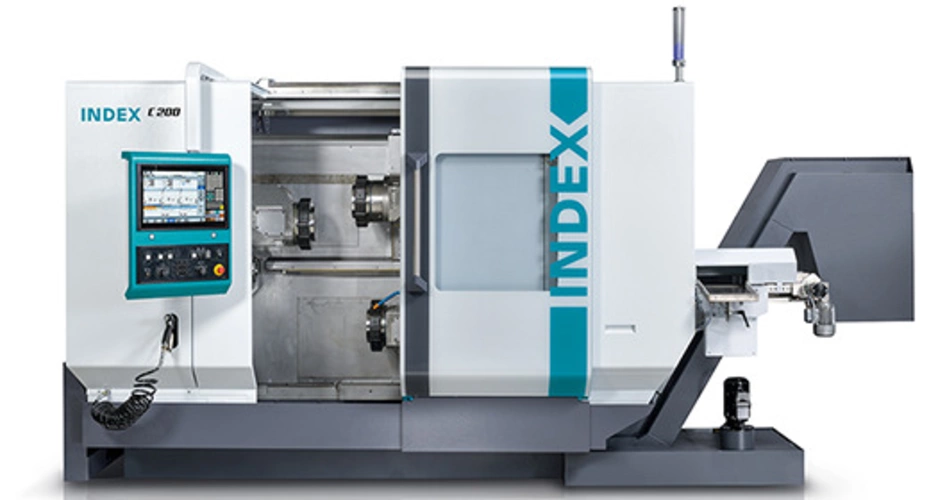

Trotz kompakter Außenmaße bieten die INDEX C100 und C200 als 2- oder 3-Revolver-Maschinen einen großzügigen Arbeitsraum für die Komplettbearbeitung von Werkstücken. Das Führungssystem INDEX SingleSlide gewährleistet eine sehr hohe Dynamik bei optimaler Schwingungsdämpfung. Dies wirkt sich sehr positiv auf Werkstückqualität und Werkzeugstandzeiten aus, bei gleichzeitig reduzierten Stückzeiten.
Das Maschinenkonzept

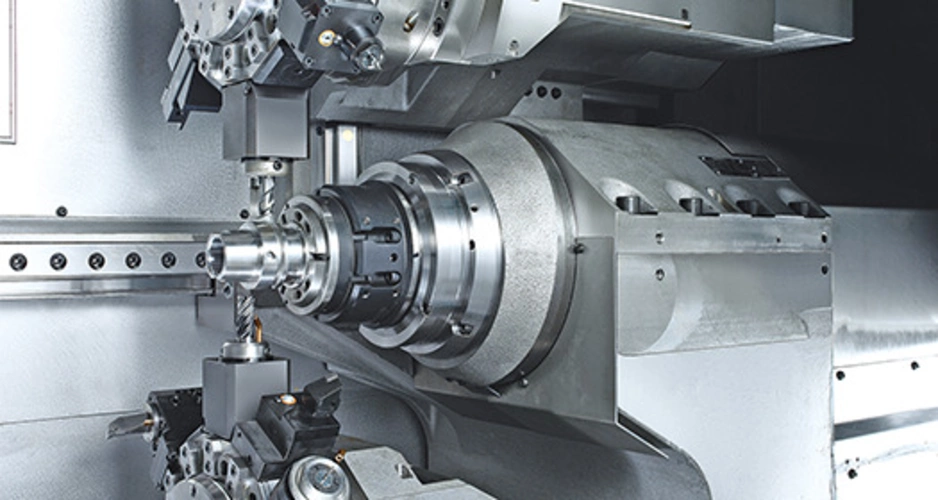

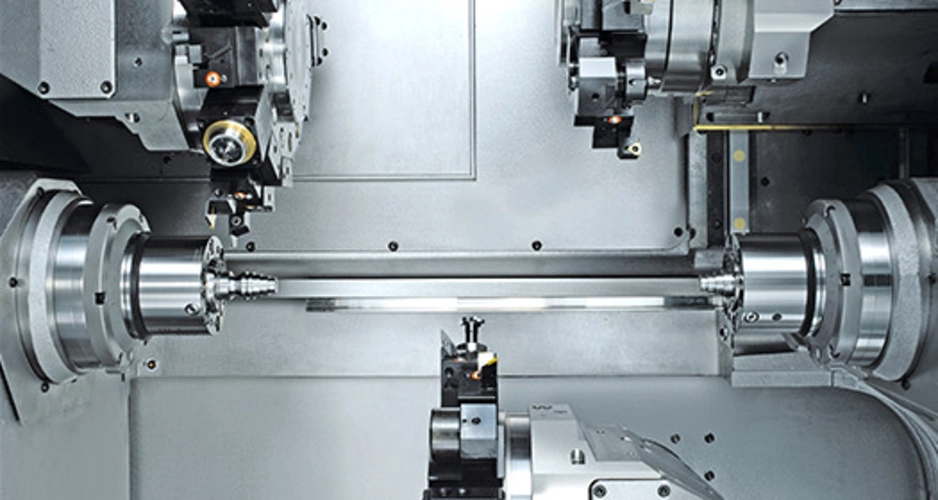

Zwei leistungsstarke Spindeln
Die zwei leistungsstarken Motorspindeln sorgen für eine besonders kraftvolle Zerspanung. Haupt- und Gegenspindel sind baugleich und flüssigkeitsgekühlt. Der Eilgang der Gegenspindel beträgt 60 m/min (C100).
Drei Revolver mit maximal 42 Stationen
Der große Werkzeugvorrat mit max. 3 x 14 Stationen und die patentierte INDEX W-Verzahnung sorgen auch bei kleinen Losgrößen für kurze Rüstzeiten. Die außerordentlich hohe Dynamik sowie die schnelle Revolverschaltung senken die Span-zu-Span-Zeiten.
Zwei Y-Achsen für optimale Arbeitsteilung
2 x Y-Achse an der Hauptspindel oder je 1 x an Haupt- und Gegenspindel möglich. So können auch komplexe Arbeitsabläufe optimal aufgeteilt und Stückzeiten reduziert werden.
Integriertes Handhabungssystem zur Teileabführung
Die integrierte Portalabnehmeeinrichtung sorgt für eine schnelle und beschädigungsfreie Werkstückentnahme. Zusätzlich kann das Stangenreststück separat aus der Hauptspindel entnommen werden.
