INDEX G200.2
Allgemeine Informationen
| Plochinger Straße 92, 73730 Esslingen am Neckar |
| 27.05.2024 |
| 100921 |
Suchkriterien
| 540 mm |
| 660 mm |
| 165 mm |
| 65 mm |
| ja |
| 3 Stück |
| ja |
| ja |
|
| Siemens S840D sl |
| INDEX-Werke GmbH & Co.KG Hahn & Tessky |
weitere Angaben
| 710 mm |
| 230 mm |
| 130 mm |
| 845 mm |
| 140 mm |
| 90 mm |
| 810 mm |
| 14 Stück |
| 7200 rpm |
| 4 Stück |
|
|
|
|
|
|
| 7200 rpm |
| 9.0 kW |
| 16 Nm |
| 5355 mm |
| 2235 mm |
| 2400 mm |
| 8,5 t |
Kontakt aufnehmen
Anzeige melden
Beschreibung

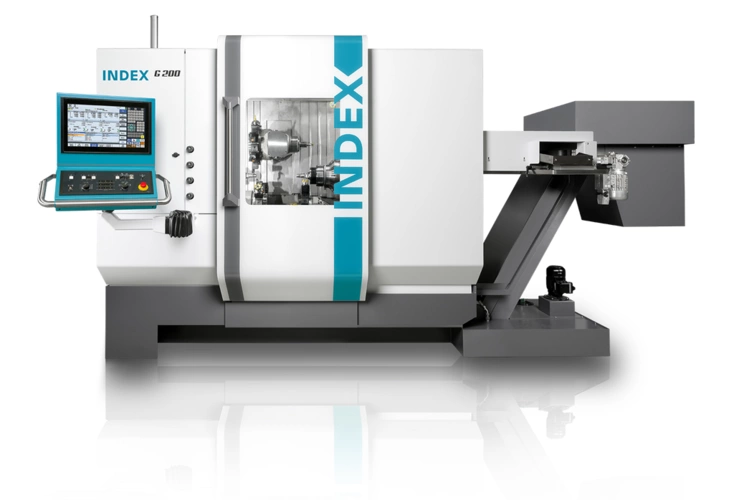

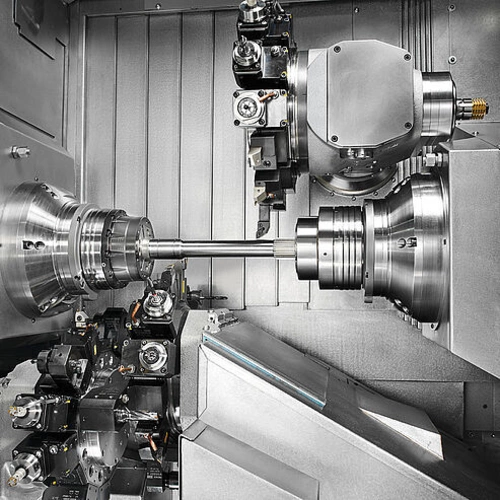

So produktiv wie Automatendrehen: Die INDEX G200 ist mit zwei baugleichen Arbeitsspindeln, drei Werkzeugrevolvern, welche alle über eine Y-Achse verfügen, und einer Frässpindel mit 360 Grad - B-Achse ausgestattet. So verbindet dieses Dreh-Fräszentrum die Produktivität eines Drehautomaten mit der Fähigkeit anspruchsvolle Fräsoperationen leistungsstark durchzuführen.
Der in seiner Klasse einzigartige Arbeitsraum dieses Dreh-Fräszentrums gewährleistet mit den kompakten Aufstellmaßen eine enorme Leistungsdichte für Ihre wirtschaftliche Produktion von heute und morgen.

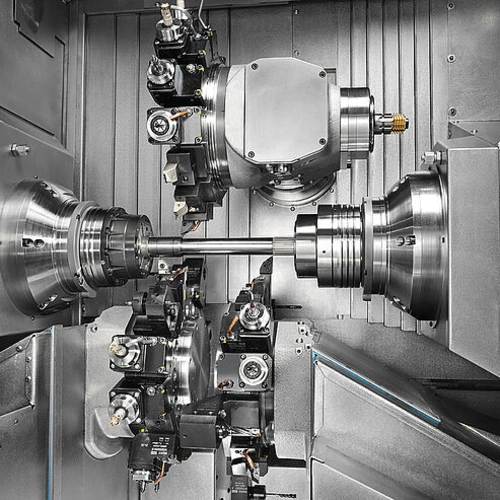

Darüber hinaus ermöglicht das senkrechte Arbeitsraumkonzept mit bis zu drei Werkzeugträgern und einer Frässpindel eine optimale Prozesssicherheit bei minimalen Rüstaufwendungen durch den komfortablen Werkzeugvorrat von insgesamt bis zu 43 Stationen (42x VDI25 und 1x HSK-A40).

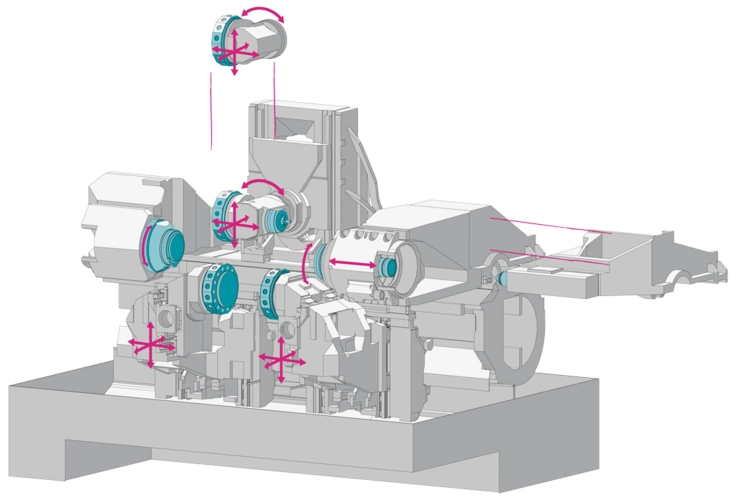

Maschinenkonzept
- Stangendurchlass ø 65 mm
- Spannfutter ø 165 mm
- Bis zu drei Werkzeugträger mit Y-Achse an Haupt- und Gegenspindel einsetzbar
- Simultanbearbeitung mit zwei oder drei Revolvern
- Schnelle Revolverschaltung
- Hohe Beschleunigung und hohe Eilgänge bis zu 60 m /min
- Großzügig ausgelegter Arbeitsraum
Frässpindel (Option)

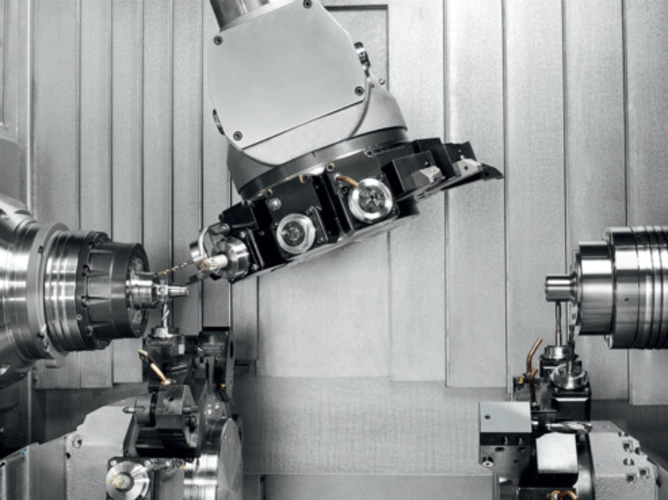

- Leistungsstarke und dynamische Frässpindel (max. 7.200 min-1, 22 kW und 52 Nm), Werkzeugaufnahme HSK-A40
- 360 Grad - B-Achse
Flexibler Systembaukasten
Mit einem hohen Maß an Steifigkeit, thermischer und dynamischer Stabilität, sehr guten schwingungsdämpfenden Eigenschaften sowie einem in dieser Klasse einzigartigen Arbeitsraum, ermöglicht die INDEX G200 die Herstellung bester Werkstückqualitäten.

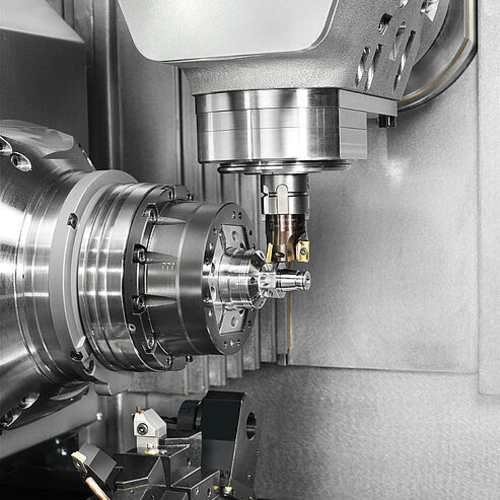

Die leistungsstarke Frässpindel mit HSK-A40 Werkzeugaufnahme gewährleistet in Verbindung mit der hydrodynamisch gelagerten Y/B- Achse anspruchsvolle Bohrbearbeitungen oder Fräsbearbeitungen - ohne den Einsatz angetriebener Werkzeughalter - einfach und kostengünstig.
Konfigurieren Sie das Dreh-Fräszentrum G200 so, wie Sie es für Ihre Werkstück-Anforderungen benötigen.

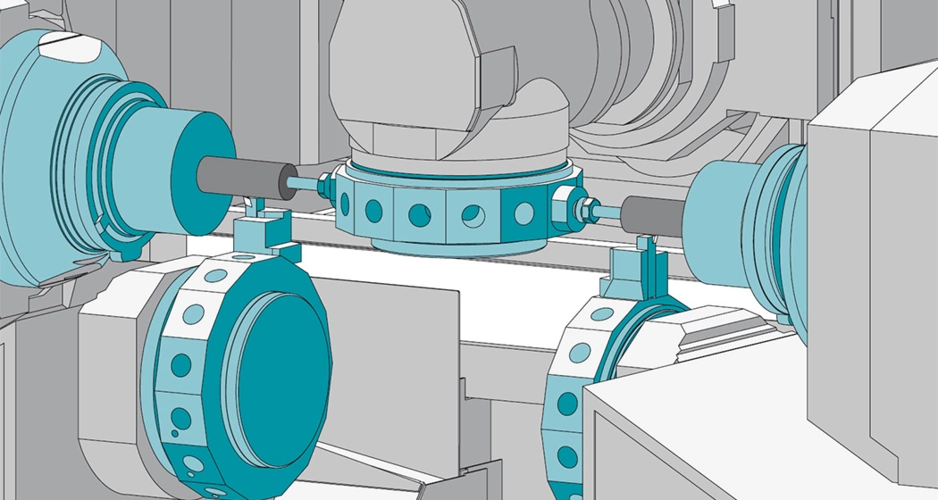

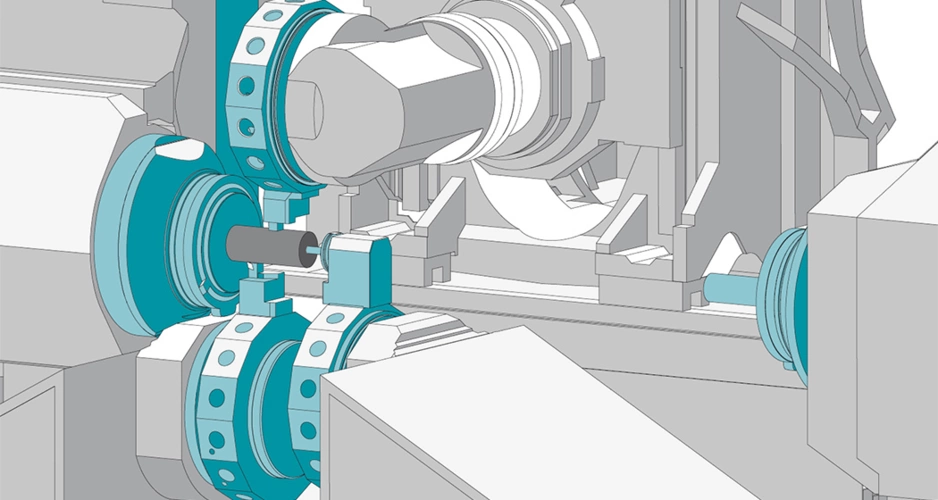

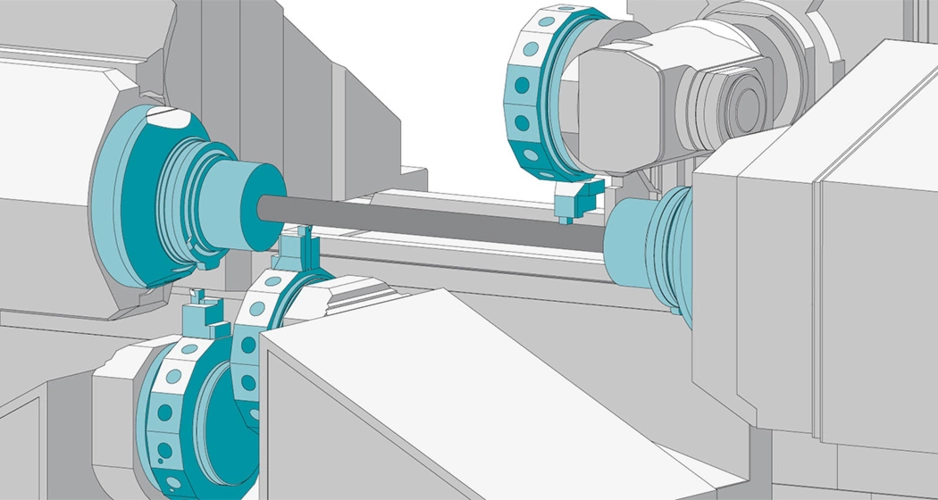

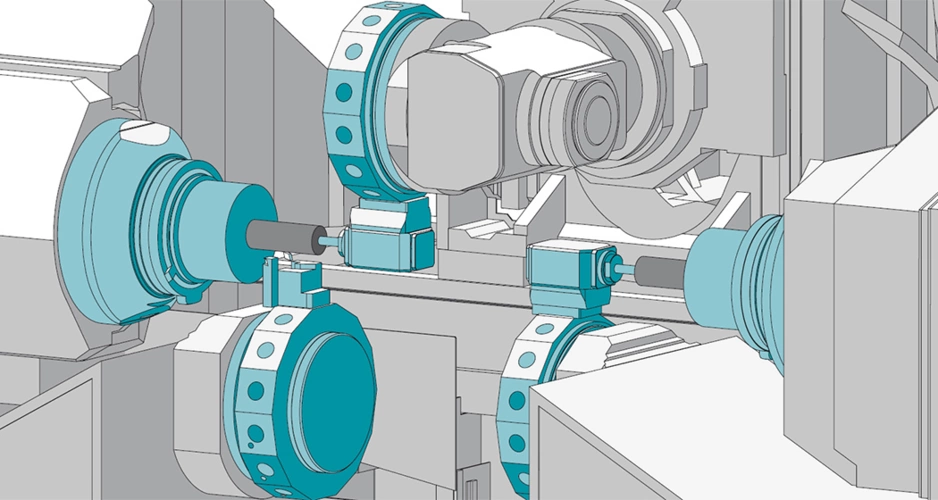

Bis zu drei Werkzeughalter mit Y-Achse und insgesamt maximal 42 Werkzeugstationen (VDI25) sind an der Hauptspindel und Gegenspindel des Dreh-Fräszentrums einsetzbar. Auch ein Reitstock oder eine Revolverlünette mit einem Spannbereich von 10 - 66 mm sind bei der Konfiguration der G200 möglich.
Steuerung iXpanel - iX4.0 inklusive
Das Cockpit für die einfache Integration der Maschine in Ihre Betriebsorganisation.
Mit iXpanel stehen dem Bediener jederzeit alle relevanten Informationen für eine wirtschaftliche Fertigung direkt an dem Dreh-Fräszentrum G200 zur Verfügung. iXpanel integriert die neueste Steuerungsgeneration SIEMENS S840D sl und ist bereits im Standard enthalten sowie individuell erweiterbar.
