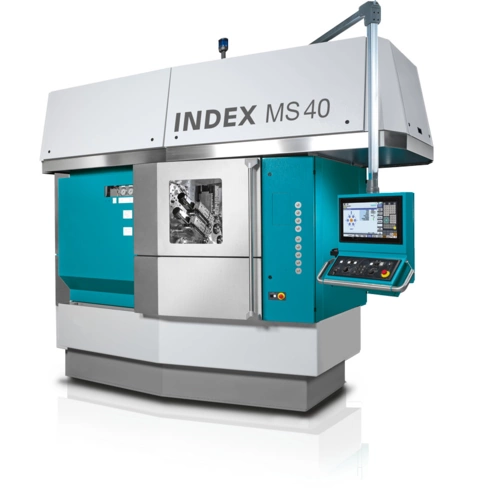

INDEX MS40-6
Allgemeine Informationen
| Plochinger Straße 92, 73730 Esslingen am Neckar |
| 06.06.2024 |
| 100941 |
Suchkriterien
| 40 mm |
| 6 Stück |
| 2 Stück |
| ja |
| 12 Stück |
| 2 Stück |
| 6 Stück |
|
| INDEX-Werke GmbH & Co.KG Hahn & Tessky |
weitere Angaben
|
|
|
|
| 150 mm |
| 73-42-120 mm |
| 3329 mm |
| 2032 mm |
| 2854 mm |
| 7,1 t |
Kontakt aufnehmen
Anzeige melden
Beschreibung

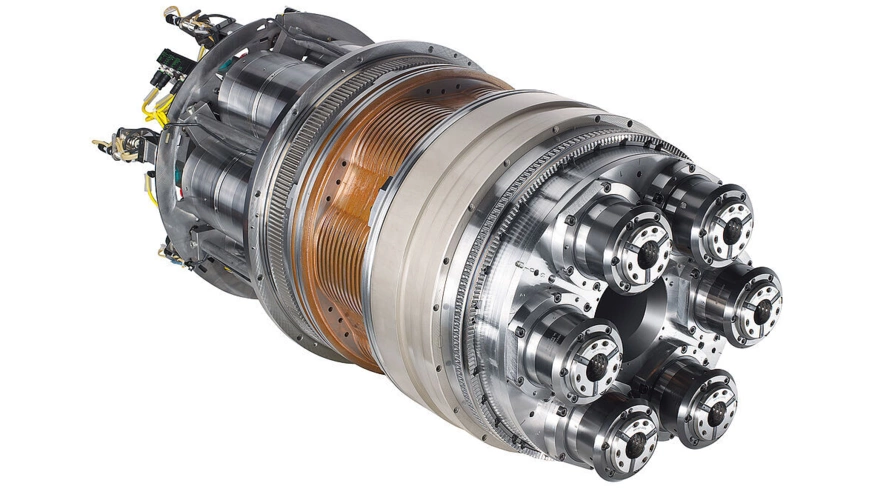

Sechs Hauptspindeln, bis zu zwei Schwenk-Synchronspindeln, großzügig ausgelegter Arbeitsraum für schnelles Umrüsten, freier Spänefall bei voller Werkzeugbestückung: Mit der INDEX MS40-6, die ganz nach Wunsch konfiguriert werden kann, bietet INDEX ein Maschinenkonzept, das allen Anforderungen und höchsten Ansprüchen gerecht wird.
Konsequent wurde die INDEX MS40-6 für die Anwendung modernster Fertigungstechnologien entwickelt. Sechs Hauptspindeln, bis zu zwei Schwenk-Synchronspindeln erlauben ungeahnte fertigungstechnische Möglichkeiten. Der Arbeitsraum ist großzügig ausgelegt und vor allem beim Umrüsten lassen sich durch die freie Zugänglichkeit Rüstkosten minimieren. Selbst bei voller Werkzeugbestückung ist der freie Spänefall gewährleistet.
Maschinenkonzept

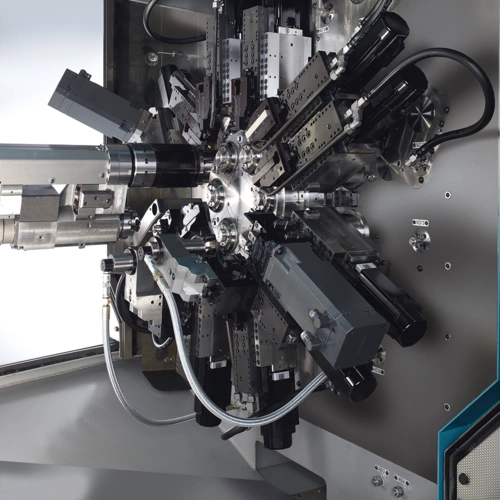

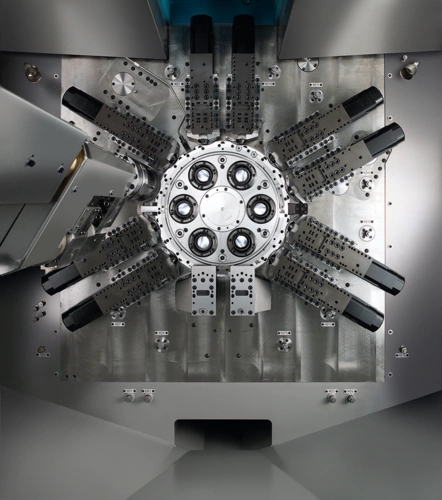

- Frei zugänglicher Arbeitsraum und damit ausgesprochen rüstfreundlich
- Hochdynamische Schlitten mit Gleitführung (X-Achse)
- Verschleißfreie Z-Achse durch hydrostatisch gelagerte Pinolen
- Frontoffene Maschine zur Stangenbearbeitung
- Futterteilebearbeitung mit Be- und Entladung durch Roboter
- Gerichtete Teileabführung durch Linearhandling

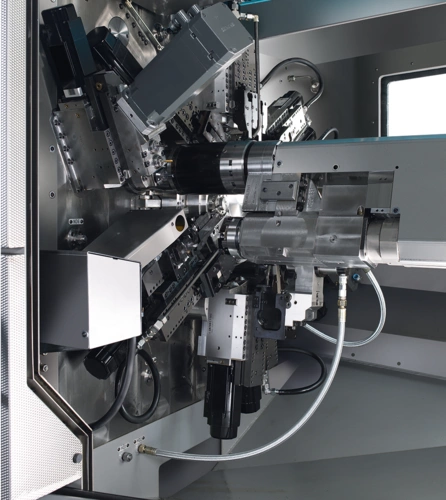

- Äußerst schnelle Schwenk-Synchronspindeln mit C-Achse
- Schwenkarm wird in der Bearbeitungsposition mit dreiteiliger Hirth-Verzahnung verriegelt und sorgt somit für höchste Steifigkeit
- Max. 6 Werkzeuge zur Rückseitenbearbeitung pro Schwenk-Synchronspindel

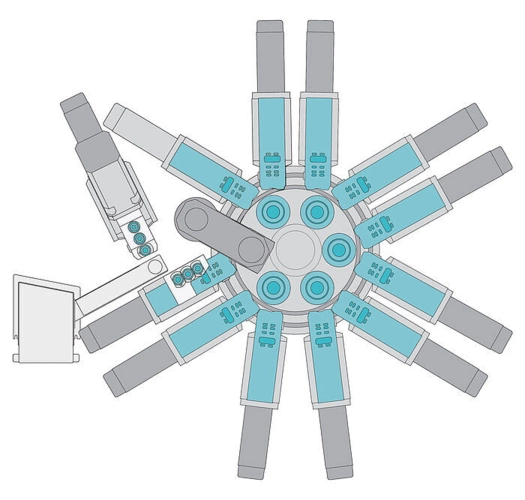

Der Doppeldreispindler (siehe Zeichnung)
- Zusätzliche Stückzeitreduzierung durch die gleichzeitige Fertigung von 2 Werkstücken
- 10 Werkzeugträger mit 1 oder 2 Achsen (optional auch Y-Achse)
- 2 Schwenk-Synchronspindeln
- 2 Hinterbohrschlitten (Option) mit je 3 Werkzeugen, davon bis zu 2 angetrieben

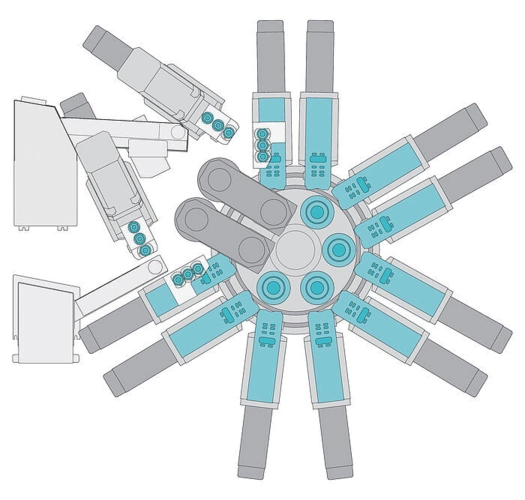

Mit der gleichen Ausbaustufe als Sechs-Spindler mit simultaner Rückseitenbearbeitung in zwei Spindellagen (siehe Zeichnung)
- Frontseitige Bearbeitung an 4 Hauptspindeln
- Gleichzeitige abstichseitige Bearbeitung an 2 Schwenk-Synchronspindeln
