WEILER C35HD

Einstieg ins digitale Drehen, Durchmesserbereiche von 360 mm, Spitzenweiten von 800 mm, einfache Bedienung

Servokonventionelle Drehmaschinen

Die C-Baureihe servokonventioneller Drehmaschinen von Weiler bildet die Brücke zwischen konventionellen Drehmaschinen und Zyklendrehmaschinen. Bei ihnen kann sich der Benutzer auf das Wesentliche konzentrieren. Das Einstellen einer Drehzahl am Getriebe oder das Tauschen von Wechselrädern zum Schneiden von Gewinden ist bei den servokonventionellen Drehmaschinen überflüssig. Das verringert Fehlerquellen und erhöht die Produktivität.

Die beiden Modelle C35HD und C50HD verbinden modernste Antriebstechnik mit einem von Weiler entwickelten einzigartigen Bedienkonzept. Der an konventionelle Drehmaschinen gewöhnte Bediener kann mit einer Servokonventionellen leicht und schnell komplexe Werkstücke fertigen. Nur einfacher, rascher, präziser und wirtschaftlicher als beim manuellen Drehen.

Einfache Drehaufgaben mit konventionellen Drehmaschinen zu erledigen, hat sich seit Langem bewährt. Besonders wegen des einfachen Umgangs mit der Maschine. Die C35HD/C50HD haben einerseits alles Einfache, Praktische und Profitable übernommen, was herkömmliche Drehmaschinen auszeichnet – andererseits jedoch durch die moderne Antriebs- und Steuerungstechnik und das Weiler Know-how deutlich an Bedeutung hinzugewonnen.

Die C-Reihe umfasst zwei Modelle: Die C35HD ist für Durchmesserbereiche von 360 mm und Spitzenweiten von 800 mm geeignet, während die C50HD einen Durchmesserbereich von 570 mm und Spitzenweiten von 1000/2000mm hat. Beide verfügen über eine kräftige, im thermosymmetrisch aufgebauten Spindelkasten untergebrachte Hauptspindel mit 9 kW Leistung, welche für einen ruhigen Lauf über den gesamten Drehzahlbereich sorgt. Die präzisionsgeschliffenen Kugelgewindespindeln und stabilen Führungen sorgen zudem für hohe Konturtreue und Langzeitgenauigkeit.

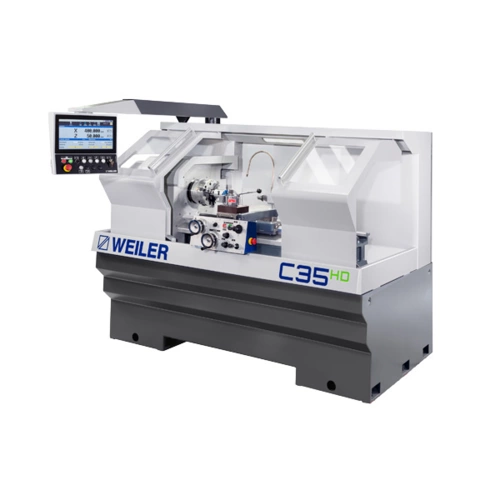

C35HD

Die kleinste servokonventionelle Präzisions-Drehmaschine von WEILER. Hochwertig, leistungsstark und energieeffizient. Die Präzisions-Drehmaschine für den hochproduktiven Bereich in Produktion, Werkzeugbau, Forschungsinstituten, Reparatur, aber auch in Aus- und Weiterbildung.

Wirtschaftlichkeit

Kürzere Rüstzeiten und mehr Bedienkomfort durch orientierten Hauptspindel-Halt, bei dem die Spindel bzw. das Futter an der vorgewählten Futterschlüsselstellung zum Stillstand kommt

Rasche Anpassung an die Bearbeitungsaufgabe, kürzere Bearbeitungszeiten durch:

• konstante Schnittgeschwindigkeit

• Gewindeschneiden von sämtlichen Gewindearten bei durchlaufender Hauptspindel

• einfaches Nachschneiden bestehender Gewinde

• Einstechzyklus für vielfältige Einstichgeometrien

Sowie

• Radien- und Kegeldrehen

• Speichermöglichkeit für Werkzeugdaten und Bearbeitungszyklen

• Durch Schneidenradiuskompensation wird höchste Konturtreue sichergestellt

• Abspanzyklus

• Anschlagdrehen in beiden Achsen ohne mechanische Einstellungen

• Automatische Zentralschmierung der Führungsbahnen sowie der geschliffenen Kugelgewindespindeln
